პროექტი · სახლის ქსელი და კონტროლერი

RouteDome

VPN-ისა და მარშრუტიზაციის მართვა MikroTik-ზე

RouteDome ჩემი სახლის ქსელის აწყობით დაიწყო. ერთდროულად მჭირდებოდა უცხოური სერვისებით სარგებლობა VPN-ით, რუსული რესურსებით — პირდაპირ, სამუშაო ქსელებით კი — ცალკე კავშირებით.

მარტივი პრინციპი ავირჩიე: ნაგულისხმევად მთელი ტრაფიკი VPN-ით მიდის, აუცილებელი გამონაკლისები — პირდაპირ. ასე უცხოური სერვისის ყოველი ახალი მისამართის გვირაბში ცალკე დამატება საჭირო არ არის.

სტატუსი: მუშაობს და ვითარდება
ჩემი როლი: ავტორი და დეველოპერი
საფუძველი: MikroTik RouterOS

სახლის სქემა

სახლის ქსელში უკვე მუშაობს:

ორი ინტერნეტ-პროვაიდერი დარეზერვებით;
ძირითადი და სარეზერვო VPS;
გვირაბის ორი ტიპი თითოეული VPS-ისთვის;
სამუშაო ქსელზე წვდომის გადართვა პროვაიდერებს შორის.

Linux-ლეპტოპზე VPN სახლთან ავტომატურად ირთვება, როცა ის სხვა ქსელს უკავშირდება. თუ სახლის ერთი პროვაიდერი მიუწვდომელია, მეორე გამოიყენება.

RouteDome კონტროლერი

ამ კონფიგურაციის გასაზიარებლად RouteDome-ის კონტროლერის შემუშავება დავიწყე. ის აჩვენებს კავშირების მდგომარეობას, მარშრუტებს და არხების მიუწვდომლობის ისტორიას. მიზანია, მომხმარებელს გასაგები მართვა მივცე RouterOS-ში თითოეული წესის ხელით აწყობის გარეშე.

დარეზერვება ჩემს ქსელში უკვე მუშაობს. კონტროლერიდან მისი მართვის ზოგიერთი სცენარი ჯერ კიდევ მუშავდება, მათ შორის რამდენიმე ინტერნეტ-კავშირის ოსტატი.

RouteDome-ის მიმოხილვა (ინტერფეისი რუსულ ენაზეა): „ქსელი ნორმალურად მუშაობს“, ძირითადი და სარეზერვო VPS მუშაობს; ორი პროვაიდერისა და WireGuard, L2TP და SSTP გვირაბების ბარათები მისამართებით, PTR-ით და ტრაფიკით. — მიმოხილვა: ქსელის მდგომარეობა, VPS, პროვაიდერები და გვირაბები.

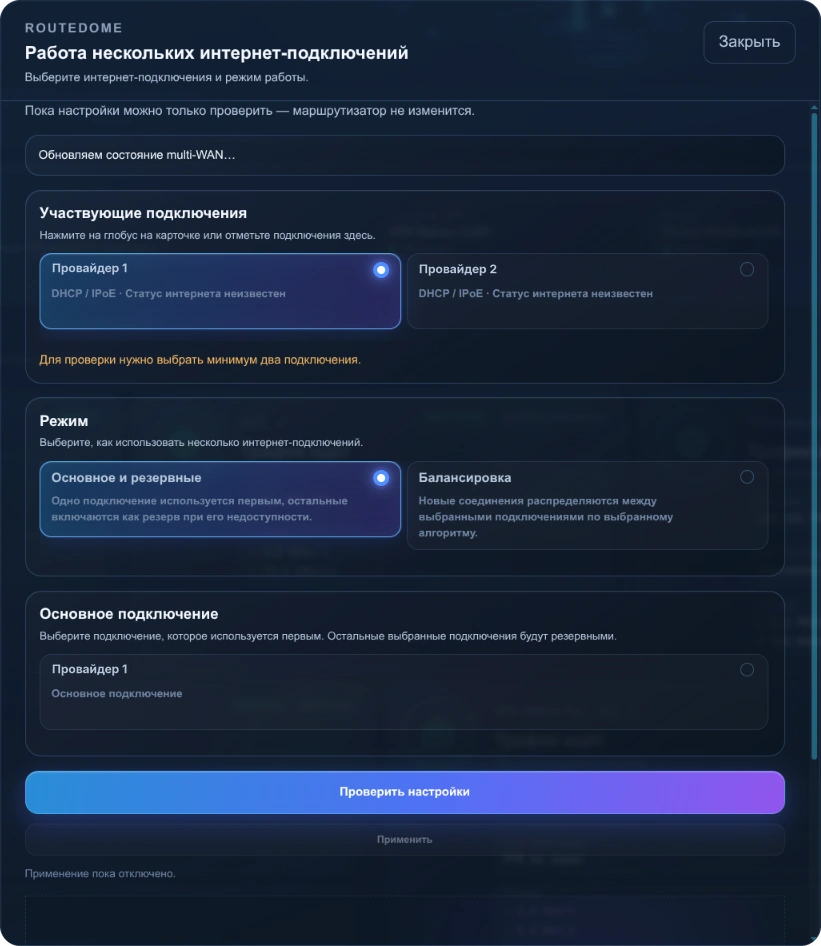

ფანჯარა „რამდენიმე ინტერნეტ-კავშირის მუშაობა“ (რუსულ ენაზე): არჩეულია „პროვაიდერი 1“, რეჟიმი „ძირითადი და სარეზერვო“, გაფრთხილება, რომ შემოწმებისთვის მინიმუმ ორი კავშირია საჭირო, ღილაკი „პარამეტრების შემოწმება“ და გამორთული ღილაკი „გამოყენება“. — მუშავდება რამდენიმე კავშირის ოსტატი

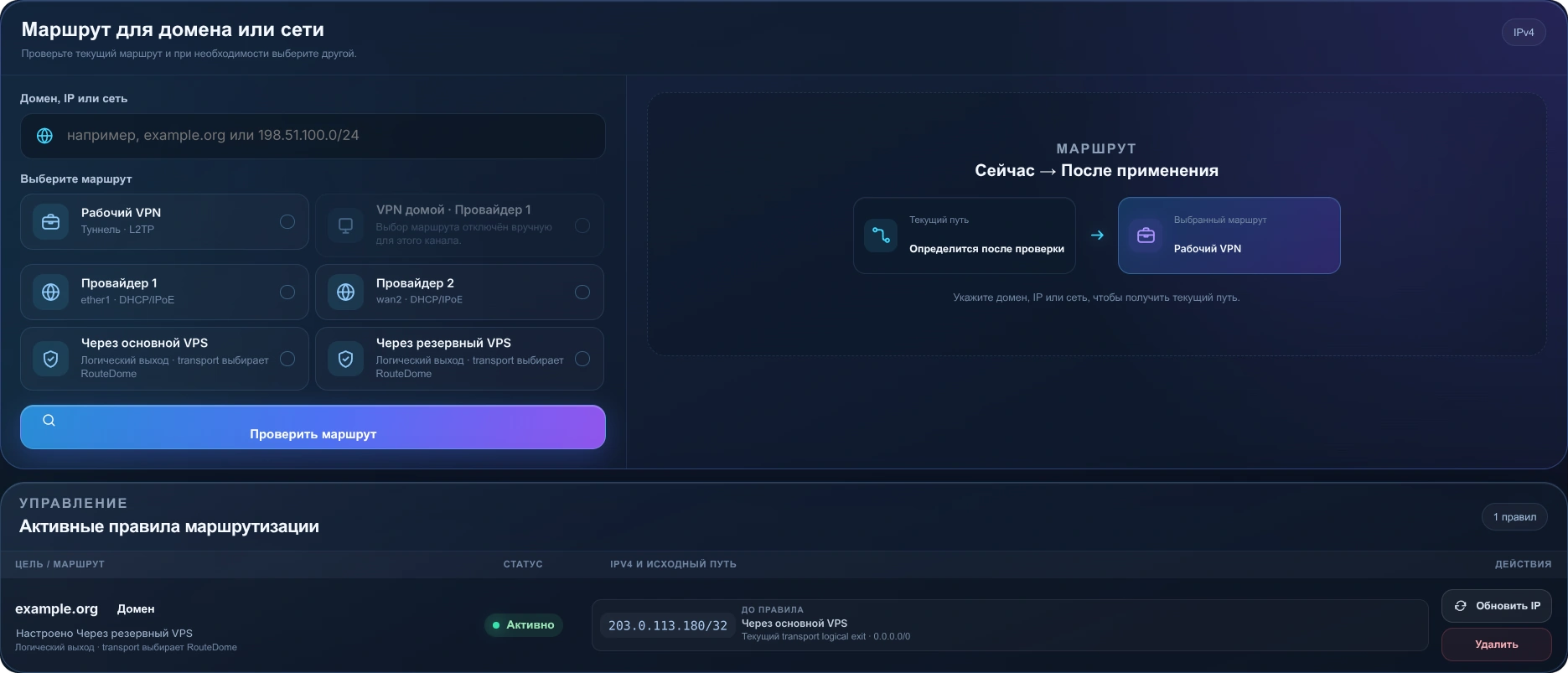

განყოფილება „მარშრუტი დომენისთვის ან ქსელისთვის“ (რუსულ ენაზე): ველი დომენისთვის, IP-სთვის ან ქსელისთვის, მარშრუტის ვარიანტები და ღილაკი „მარშრუტის შემოწმება“. ქვემოთ — „მარშრუტიზაციის აქტიური წესები“: დომენი example.org, სტატუსი „აქტიური“, მისამართი და გზა წესამდე. — მარშრუტი დომენისთვის ან ქსელისთვის და აქტიური წესები.

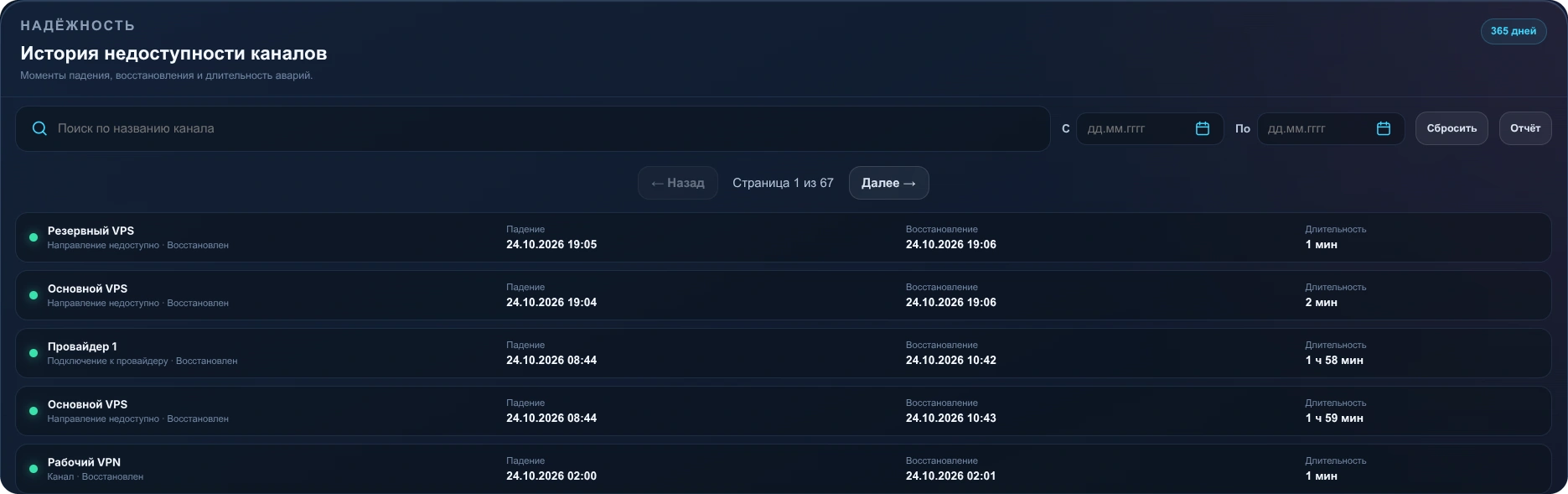

ბლოკი „არხების მიუწვდომლობის ისტორია“ (რუსულ ენაზე): ძებნა არხის სახელით, პერიოდის არჩევა და ხუთი აღდგენილი მოვლენა გათიშვისა და აღდგენის დროით და ხანგრძლივობით 1 წუთიდან 1 სთ 59 წთ-მდე. — არხების მიუწვდომლობის ისტორია.

მოქმედი კონტროლერის ინტერფეისი. მისამართები, კავშირების სახელები და სხვა მაიდენტიფიცირებელი მონაცემები შეცვლილია.

შემდგომი სამუშაო

პროექტს ძირითადი სამუშაოსგან თავისუფალ დროს ვავითარებ. შემდეგ — Docker-ის ავტომატური მომზადება დამატებითი პროტოკოლებისთვის, დარეზერვების განვითარება და საწყისი აწყობის გამარტივება.

გსურს RouteDome-ის შემუშავებაში მონაწილეობა? მომწერე.
